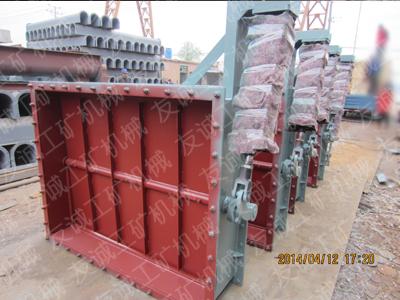

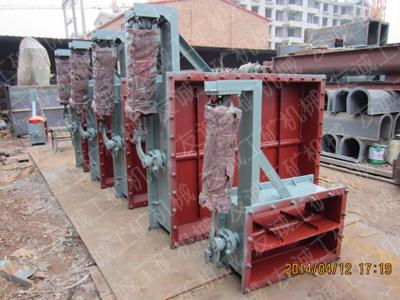

氣動通風蝶閥產品概述：
泊頭市友誠工礦機械有限責任公司生產的氣動通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見 ，泄漏率小。蝶板與閥體間的膨脹 大，能有效防止因熱漲冷縮造成的卡死現象。氣動通風蝶閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。
氣動通風蝶閥技術參數：
| 公稱壓力（MPa) | 0.05MPa | 介質溫度 | -30℃～-350℃ |
|---|---|---|---|
| 強度試驗 | 0.1MPa | 適用介質 | 冷熱風、煙氣 |
| 介質流速 | 25m/s | 泄漏率 | 3% |
氣動通風蝶閥尺寸標準：
| DN | D | D2 | L | L1 | L2 | n-Фd | b |
|---|---|---|---|---|---|---|---|
| 300 | 405 | 370 | 120 | 716 | 220 | 82 | 10 |
| 350 | 455 | 420 | 140 | 786 | 240 | 84 | 10 |
| 400 | 505 | 470 | 140 | 924 | 270 | 128 | 10 |
| 450 | 570 | 530 | 160 | 999 | 295 | 128 | 10 |
| 500 | 620 | 580 | 160 | 1079 | 325 | 128 | 10 |
| 600 | 720 | 680 | 180 | 1140 | 380 | 168 | 12 |
| 700 | 820 | 780 | 180 | 1240 | 430 | 168 | 12 |
| 800 | 920 | 880 | 200 | 1350 | 490 | 168 | 12 |
| 900 | 1040 | 990 | 200 | 1450 | 540 | 168 | 14 |
| 1000 | 1140 | 1090 | 220 | 1550 | 590 | 208 | 14 |
| 1100 | 1240 | 1190 | 220 | 1800 | 640 | 208 | 14 |
| 1200 | 1340 | 1290 | 240 | 1900 | 690 | 208 | 14 |
| 1300 | 1440 | 1390 | 240 | 2020 | 760 | 208 | 16 |
| 1400 | 1540 | 1490 | 260 | 2120 | 810 | 248 | 16 |
| 1500 | 1640 | 1590 | 260 | 2220 | 860 | 248 | 16 |
| 1600 | 1740 | 1690 | 280 | 2390 | 980 | 248 | 16 |
| 1700 | 1840 | 1790 | 280 | 2590 | 1030 | 28-22 | 16 |
| 1800 | 1940 | 1890 | 300 | 2709 | 1096 | 28-22 | 16 |
| 1900 | 2040 | 1990 | 300 | 2826 | 1146 | 32-22 | 16 |
| 2000 | 2150 | 2090 | 320 | 2926 | 1196 | 32-26 | 16 |
| 2200 | 2360 | 2300 | 340 | 3126 | 1296 | 36-26 | 16 |
| 2400 | 2560 | 2500 | 360 | 3326 | 1396 | 36-26 | 18 |
| 2600 | 2760 | 2700 | 380 | 3526 | 1496 | 40-26 | 18 |
| 2800 | 2960 | 2900 | 400 | 3726 | 1596 | 40-26 | 18 |
| 3000 | 3190 | 3110 | 400 | 4098 | 1698 | 44-30 | 18 |
| 3200 | 3390 | 3310 | 440 | 4338 | 1798 | 44-30 | 20 |
| 3400 | 3590 | 3510 | 440 | 4578 | 1898 | 48-30 | 20 |
| 3600 | 3790 | 3710 | 480 | 4780 | 1998 | 48-30 | 20 |
| 3800 | 4000 | 3910 | 480 | 5000 | 2098 | 52-30 | 22 |
| 4000 | 4210 | 4120 | 520 | 5200 | 2210 | 52-30 | 22 |
